ใส่GoogleMapในGENESIS32 SCADA PDF Print E-mail
Monday, 26 May 2014 17:00

เราสามารถใส่ GoogleMapในGENESIS32 SCADAได้ ผ่านคอนโทรลชื่อ Microsoft Web Browser ทำให้สามารถเลือกเปิดแผนที่จุดต่าง ๆ ได้ตามต้องการ





ขั้นตอนการทำ

เปิดGraphWorX32 แล้วคลิ้กไอคอนOLEเพื่อใส่ActiveX Control

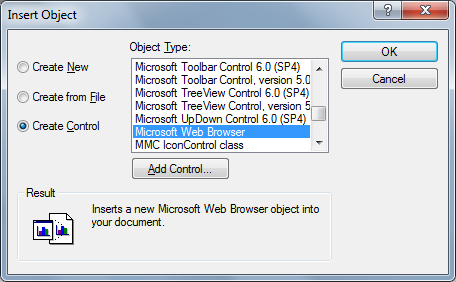

เลือก Microsoft Web Browser จากรายการ






วางคอนโทรลMicrosoft Web Browser ลงไป และปรับขนาดตามต้องการ

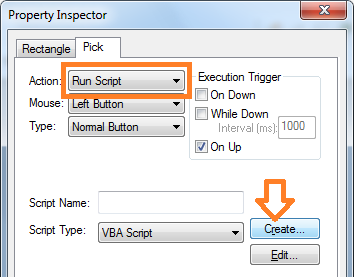

นำสี่เหลี่ยมหรือปุ่มมาวางแล้วแก้ไขTextให้เป็นจุดที่ต้องการเปิดบนแผนที่ จากนั้นใส่ Dynamic Pick ลงไป imageแล้วเลือก Action แบบ Run Script

คลิ้กปุ่ม Create.. แล้วตั้งชื่อScriptเช่น ToLamphun เป็นต้น คลิ้ก OK




จะปรากฏหน้าScriptขึ้นมา ณ Sub ที่เราตั้งชื่อข้างต้น

ให้สร้างScriptสั่งให้Web Brower เปิดไปยังเว็บGoogle Map ณ ด้วยพิกัดที่เราสนใจ



Sub ToLamphun(o As GwxPick)
ThisDisplay.WebBrowser1.Navigate "https://www.google.co.th/maps/place/%E0%B8%A7%E0%B8…"

End Sub

ดังนั้นเราต้องเปิดเว็บBrowserปกติก่อนแล้วเปิดGoogle Mapไปยังจุดที่สนใจแล้วCopy URLมาใส่ในสคริปต์ดังนี้

ThisDisplay.WebBrowser1.Navigate “URL ที่เราCopyมา”

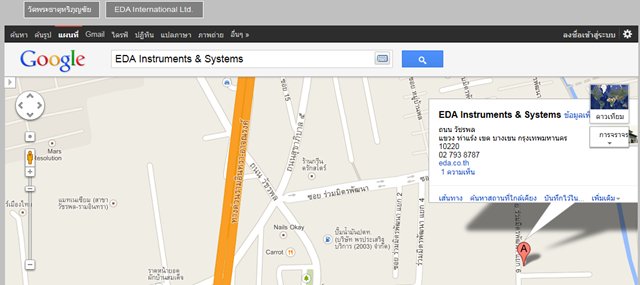

เราสามารถสร้างปุ่มลิงค์บลักษณะนี้ไปยังจุดพิกัดที่สนใจหลาย ๆ ป่ม ไฟล์ด้านล่างเป็นตัวอย่างหน้าแสดงผลที่เปิดไปยังจุดที่สนใจบนGoogleMap

ดาวน์โหลดตัวอย่าง
